Технические параметры
- Гидрозатвор 30 mm
- Сток воды 50 l/min
- Сопротивление гидрозатвора против давления 380 Pa
- Сточная труба 50 mm
- Минимальная толщина бетона 81 mm
- Общая высота монтажа 96 – 150 mm
- Класс нагрузки K3 300 kg
Применение
- Для использования внутри помещений
- Для водоотведения в душевых на уровне пола
- Может располагаться в пространстве или непосредственно у стены
- Для безбарьерного доступа
- Характеристика
- Водоотводящий желоб из нержавеющей стали (обработанной методом травления и пассивации, а также прошедшей электрохимическую полировку)
- Уклон внутренней части желоба
- Высота монтажа 81 мм
- Регулируемый по высоте
- Самоклеящиеся ленты для качественной гидроизоляции
- Сливные трапы из одного фрагмента стали
- Лоток защищен полистирольным уплотнением
- Дизайн решетки определен двусторонней решеткой DOUBLE - с одной стороны цельная нержавеющая сталь, а с другой стороны возможность вставить плитку или водостойкое дерево толщиной до 12 мм
- Гарантия 25 лет
- Материал желоба: нержавеющая сталь 1,5 мм, AISI 304, DIN 1.4301
Нормы
- EN 1253
Логистическая информация
- Таможенный код 39229000
- Количество (упаковка) 20 шт
- Количество (поддон) 60 шт
- Размеры (шт.) 870×157×105 MM
- Размеры (упаковка) 880×780×410 MM
- Вес (шт.) 3,2114 кг
- Вес (упаковка) 64,228 кг
- Вес (поддон) 212,684 кг
Содержание комплекта
- Водоотводящий желоб
- Двусторонняя решетка DOUBLE (полная решетка или решетка под кладку плитки)
- Сифон для водоотводящего желоба APZ-S9
- Гидрозатвор – комбинированный SMART
- Регулируемые ножки 2 шт.
- Самоклеящиеся гидроизоляционные ленты
- Защитная пленка для воротника
- Защитная пленка на вход в сифон
- Гребень для нанесения клея в решетке
- Крюк для демонтажа
- Монтажный комплект для крепления регулируемых ножек: винт 4,2×38 – 4 шт., дюбель - 4 шт.

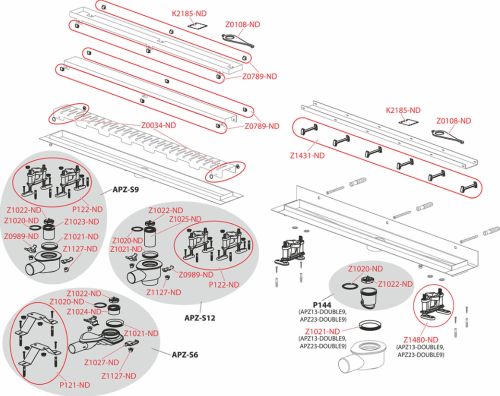

Запасные части
- K2185-ND
- Z0034-ND
- Z0108-ND
- Z0789-ND
- Z1022-ND
- Z1431-ND
- Z1480-ND
Установка душевого трапа или лотка может производиться несколькими способами. Как правило, каждая модель душевого трапа или лотка адаптирована для конкретного вида монтажа, другие виды монтажа для данной модели будут невозможны.
Монтаж около стены в пол представляет собой установку душевого трапа, то есть сифона и решетки, непосредственно в бетонную стяжку пола непосредственно рядом со стеной. Такой вид монтажа является традиционным и самым популярным. Он не занимает много времени. Ремонт душевого трапа, установленного таким образом, недорого стоит.
Монтаж к стене представляет установку душевого трапа в пол впритык к стене, одна из сторон устройства должна непосредственно примыкать к стене. Такой вид установки во многом похож на монтаж около стены. Ремонт душевого трапа, установленного данным образом, также недорог.
Монтаж в стену представляет собой установку изделия посредством металлической рамы вдоль стены. Трап устанавливается внутри рамы параллельно стене, слив воды происходит в тонкую щель, находящуюся на стыке стены и пола. К плюсам душевых трапов с таким видом установки относится их небольшой размер, минималистичный дизайн и высокая скорость стока воды. Уклон пола для такого трапа может не превышать 2%. Душевые трапы, монтируемые в стену, являются очень редкими, так как конструкция рамы и самого трапа такого типа очень сложна. Данный тип монтажа на данный момент считается инновационным.
Модульный монтаж является инновационным, душевые трапы, устанавливаемые таким образом, относятся к классу «люкс». Душевой трап модульного монтажа представляет собой «конструктор» из нескольких отдельных деталей, что позволяет адаптировать устройство под конкретную ванную комнату с учетом всех пожеланий владельца. Вы можете в индивидуальном порядке изменять форму или габариты душевого трапа, а также необходимый для него уклон пола. Модульная установка трапа – довольно дорогостоящее мероприятие, зато результат поражает воображение, установленный таким образом трап максимально эффективен для конкретного помещения.
- опоры
Грязеуловитель – конструкция сифона, при которой составной частью устройства является извлекаемая «корзинка», предотвращающая проникновение загрязнений.
Съемный гидрозатвор позволяет с легкостью вынимать его из трапа и прочищать от накопившихся загрязнений.
Антигрязевое покрытие не позволяет грязи и известковому налету задерживаться на стенках устройства
- грязеуловитель
- гидрозатвор съемный
Внешнее исполнение трапа
Гидрозатвор предназначен для удержания неприятных запахов из канализации, предотвращения их попадания в ванную комнату. Гидрозатвор может быть двух видов: сухой и мокрый.
Мокрый затвор представляет собой водную преграду, которая препятствует распространению неприятных запахов из канализации. Мокрый гидрозатвор является недорогим и простым решением, однако, необходимо следить за тем, чтобы гидрозатвор не пересыхал.
Сухой затвор механически перекрывает поступление неприятных запахов из канализации. Реализации сухого гидрозатвора могут быть различными: обратные клапаны, специальные мембраны, поплавки и т.д.
