Технический паспорт
- Гидравлические характеристики
- Максимальное рабочее давление PN 1 бар
- Т перекачиваемой жидкости Tmin 3 °C
- Макс. T перекачиваемой жидкости Tmax 40 °C
- Температура окружающей среды мин. Tmin 3 °C
- Макс. температура окружающей среды Tmax 40 °C
- Макс. температура перекачиваемой жидкости, кратковременно до 5 мин T 75 °C
- Класс защиты IP44
- давления эмиссии 56,4
- Макс. объем включения V 2,5 л
- Измельчитель да
Данные электродвигателя
- Подключение к сети 1~230 V, 50 Hz
- Номинальный ток IN 3,4 А
- Фаза 1
- Номинальная частота вращения n 2800 1/min
- Количество полюсов 2
- Тип включения Прямой пуск от сети (DOL)
- Макс. частота включений t 20 1/h
- Потребляемая мощность P1(Q=макс.) выбранного рабочего колеса* число насосов P1 700 Вт
- Режим работы (в непогруженном состоянии) S3-15%
- Класс нагревостойкости изоляции F
Материалы
- Корпус насоса PP-GF20
- Рабочее колесо PP-GF20
- Вал Нержавеющая сталь
- Материал электродвигателя PPO/PA GF30
Установочные размеры
- Патрубок на напорн. стороне DNd DNd DN32
Компактная и готовая к подключению установка водоотведения для отвода воды от умывальника, душа и унитаза.
Перекачиваемая жидкость
Для сбора и перекачивания в бытовых помещениях указанных далее жидкостей.
- Сточные воды с фекалиями
Перекачивание сточных вод согласно 12050
Напорная установка для отвода сточных вод соответствует требованиям EN 12050-3.
Для установок согласно EN 12050-3 соблюдать следующие требования:
- Все подключенные объекты водоотведения установлены в одном и том же помещении.
- Выше уровня обратного подпора есть еще один унитаз.
Конструкция
Компактная, готовая к подключению и полностью затапливаемая установка водоотведения с погружным насосом. Погружной насос оборудован вращающимся ножом. Нож надежно измельчает фекалии в сточных водах. Для определения уровня используется вертикальный поплавковый выключатель. Система удаления воздуха установлена в крышке и оборудована фильтром с активированным углем.
Для подключения доступно до пяти патрубков:
- 1 Приточное отверстие 40 мм (DN 40), без обратного клапана, выполнено направленным вверх, при поставке с завода закрыто.
- 2 Приточных отверстия 40/50 мм (DN 40/50), с обратным клапаном, выполнены направленными по горизонтали влево и вправо, при поставке с завода открыты.
- 1 Патрубок для унитаза 110 мм (DN 110), выполнен направленным вперед, при поставке с завода открыт. При необходимости патрубок для унитаза может быть выполнен горизонтальным и направленным вправо. При поставке с завода соответствующее отверстие закрыто.
- 1 Подсоединение к напорному патрубку 32/40 мм (DN 32/40), с обратным клапаном, выполнено направленным вверх, при поставке с завода открыто.
Комплект поставки
- 1 Манжета для термостойкой трубы DN 32/40 (32/40 мм)
- 2 Хомута для шланга 32 – 50 мм
- 1 Манжета для термостойкой трубы DN 110 (110 мм)
- 1 Обжимное кольцо
- 1 Хомут для шланга 110 – 130 мм
- 2 Патрубка для приточных отверстий DN 50 (50 мм)
- 2 Манжеты для термостойкой трубы DN 40/50 (40/50 мм)
- 2 Обратных клапана
- 2 Хомута для крепления трубы 50 – 70 мм
- 2 Хомута для шланга 32 – 50 мм
- 2 Заглушки
- 6 уплотнительных колец
- Напольное крепление (защита от противодавления): 2 Крепежных уголка с винтами и дюбелями
- Инструкция по монтажу и эксплуатации
Эксплуатационные параметры
Допустимая область применения
- T перекачиваемой жидкости T 3 °C
- Макс. температура перекачиваемой жидкости, кратковременно до 5 мин T 75 °C
- Температура окружающей среды T 3 °C
- Максимальное рабочее давление PN 1 бар
- Макс. объем включения V 2,5 л
Данные электродвигателя
- Подключение к сети 1~230 V, 50 Hz
- Допуск на колебание напряжения ±10 %
- Номинальная мощность электродвигателя P2 0,42 кВт
- Номинальная частота вращения n 2800 1/min
- Номинальный ток IN 3,4 А
- Класс нагревостойкости изоляции F
- Класс защиты электродвигателя IP68
- Макс. частота включений t 20 1/h
Материалы
- Материал резервуара ABS (полистирол)
- Корпус насоса PP-GF20
- Рабочее колесо PP-GF20
Установочные размеры
- Патрубок на всас. стороне DNs DN/OD 40 (HT pipe)
- DN/OD 50 (HT pipe)
- Патрубок на напорн. стороне DNd DN/OD 32 (HT pipe)
- DN/OD 40 (HT pipe)
Информация о размещении заказа
- Изделие Wilo

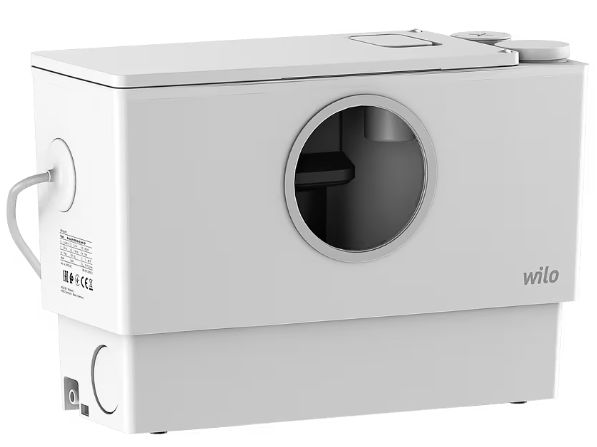

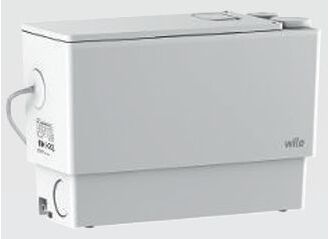

- Обозначение изделия DrainLift MINI3-XS/WC-EF
- Масса нетто прибл. m 7,5 кг
- Артикульный номер 6095128
